Используем VMware Paravirtual and Vmxnet3 на ESXi 7.0

Задача: Нужно создавать контейнер под виртуальные машины (преимущественно все переводить будем на Windows Server 2022 Std English, а не как уже имеется: От Server 2008 R2 до Server 2016) на новом сервере:

Сервер Intel в сборе :

где в качестве гипервизора используется Vmware ESXi 7.0 Update 3 где тип контроллера диска использовать SCSI, а сетевая карточка должна быть vmxnet3

Шаг №1: Открываю со своего рабочего места браузер URL ссылку на доступ к ESXi: https://srv-esxi03/ui — авторизуюсь.

• Login: root
• Pass: password

Шаг №2: Создаю контейнер виртуальной машины

Navigator – Host – Create/Register VM

Выбираю Create a new virtual machine и нажимаю Next

• Name: srv-s2022temp
• Compatibility: ESXi 7.0 U2 virtual machine
• Guest OS family: Windows
• Guest OS version: Microsoft Windows Server 2022 (64-bit)
• Enable Windows Virtualization Based Security: галочку не ставлю

И нажимаю Next

Select Storage: выбираю datastore где будет располагаться контейнер виртуальной машины, к примеру у меня есть datastore с именем NVMe и нажимаю Next

(Virtual Hardware)

• CPU = 2
• Cores per Socket: 2
• Memory: 8192 MB
• Hard disk: 90 Gb
• Disk Provisioning: Thick provisioned, lazily zeroed
• SCSI Controller 0: вместо LSI Logic SAS (выставлен по умолчанию) выбираю VMware Paravirtualization
• Network Adapter 1: выбираю сеть, у меня создана Port Group на работу с VLAN 9
• Status: отмечаю галочкой Connect at power on
• Adapter Type: выбираю VMXNET3
• CD/DVD Drive 1: выбираю Datastore ISO file — образ дистрибутива Windows Server 2022 Std который я закачал на datastore

После добавляю еще одно устройство Add other device – CD/DVD drive – выбираю Datastore ISO File – vmimages – tool-isoimages – windows.iso, и нажимаю Select, Next, Finish

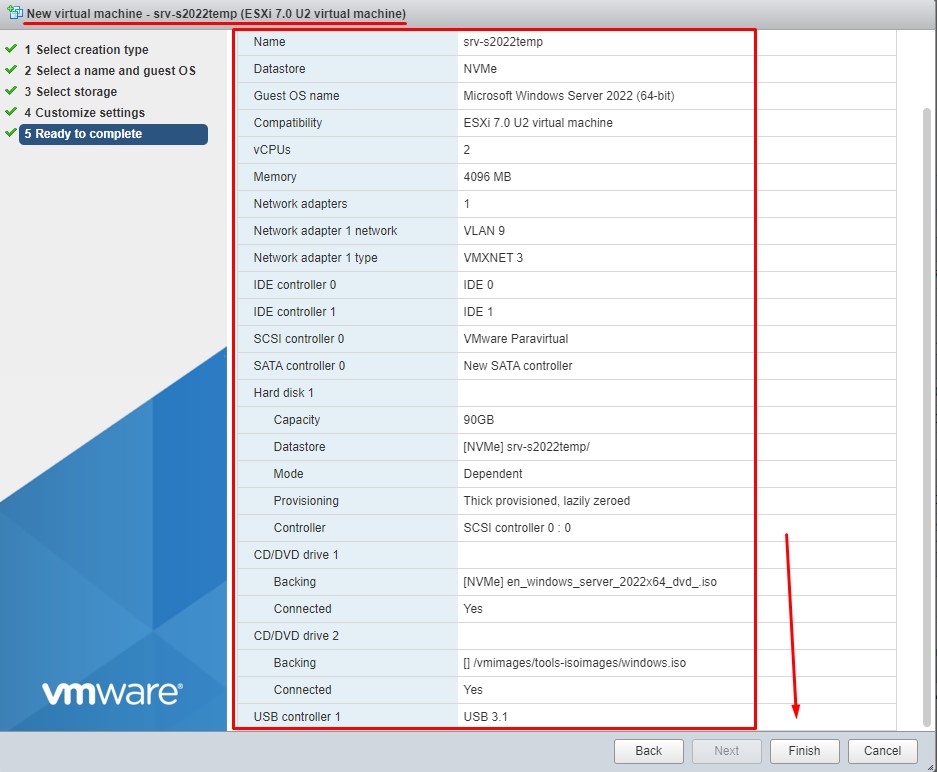

Подъитог выбора настроек выше:

Шаг №3: Запускаю виртуальную машину Power on и открываю Console – Launch remote console

Шаг №4: Следую за шагами установщика Windows Server 2022 Std в консоли VMware Remote Console

• Language to install: English (United States)
• Time and currency format: English (United States)
• Keyboard or input method: US

И нажимаю Next, Install now, I don’t have a product key,

• Select the operating system you want to install: выбираю Windows Server 2022 Standard (Desktop Experience), Next
• I accept the Microsoft Software License Terms. If an organization is licensing it, I am authorized to bind the organization: отмечаю галочкой, Next
• Custom: Install Microsoft Server Operating System only (advanced): выбираю данный тип установки

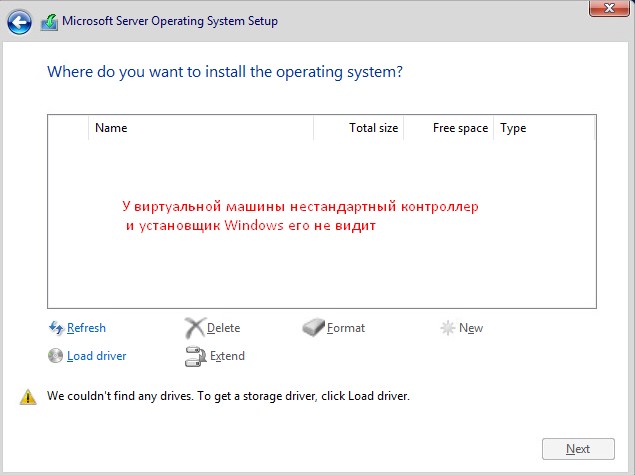

Т.к. у меня не стандартный контроллер, то я не вижу диск:

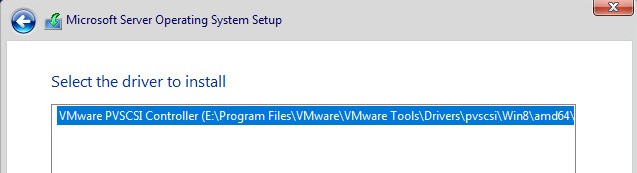

В этом случае установщику Windows нужно указать драйвера от контроллера, для этого нажимаем Load driver – Browse – открываем CD Drive (E:) VMware Tools – Program Files – Drivers – pvscsi – Win8 – amd64 и нажимаем OK, вот драйвер, который я говорю установщику Windows использовать:

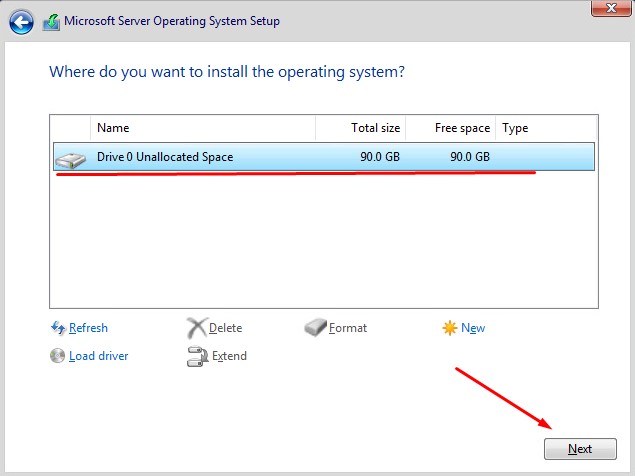

Затем нажимаю Next, и установщик увидел выделенный/заданный диск в размере 90Gb который я предопределил на использования данной виртуальной машиной и нажимаю Next

Дальше идет обычная установка операционной системы Windows и заострять внимание не к чему.

Шаг №5: Как только операционная система будет установлена, нужно установить драйвера на сетевой адаптер vmxnet3. Для этого используем драйвера в подмонтированный привод, как iso пакета VMware Tools:

Win + R -> explorer – This PC – DVD Drive (E:) VMware Tools – и запускаю setup64

Please select a setup type: выбираю Custom (отмечаю все), Next, Install, Finish, Yes (отправляю систему в перезагрузку как уведомляет мастер установку VMware Tools для активации всех внесенных изменений)

Если после этих действий выше адаптер не получит сеть от DHCP сервиса компании, то потребуется для устройства Network adapters: vmxnet3 Ethernet Adapter явно указать путь где брать драйвера

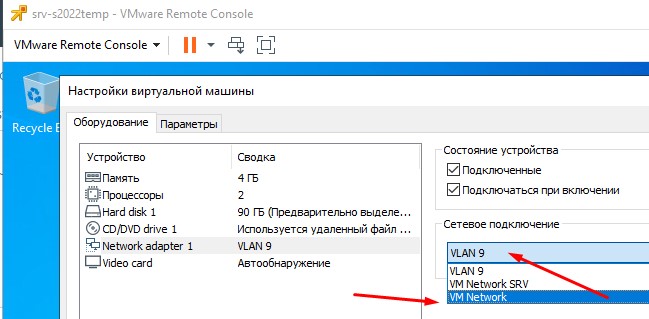

После нужно открыть свойства виртуальной машины и снять галочку с выбранной сети VLAN 9 и заново поставить, и сетевая карта заработает. Может потребоваться выполнить пару раз. У меня во всяком случае, т.е. сам esxi хост устанавливал на сервере наш Новый руководитель IT-отдела, а меня не подпускал, вот и итог, что порой нужно выключить/включить.

Итого: Я разобрал как практически настроить контейнер виртуальной машины работы с VMware контроллером и сетевой картой Vmxnet3. Дабы не проделывать шаги выше проще один раз настроить виртуальную машину и перевести ее в шаблон, а уже после из него разворачивать новые, не забывая после делать sysprep.

На этом практическая заметка завершена, с уважением автор блога Олло Александр aka ekzorchik.
