Выходит, новая версия Mikrotik и порой все нужно повторить на ней, т.е. адаптировать все заметки и только после этого переводить на самую стабильную последнюю версию свое боевое применение. Выдалась свободная минута и я решил развернуть Mikrotik CHR 7.3.1 внутри своего тестового полигона на базе Debian 10 + Proxmox 6.4-16. У меня Mikrotik CHR 7.3.1 будет выступать шлюзом для тестовой сети и обкатываться настройки VPN для подключения к нему. Как только это будет сделано, я физическое оборудование обновлю. Считаю, что сетевое оборудование должно быть самым последним в плане версий.
Шаг №1: Создаем виртуальную машину:
https://IP&DNS:8006 – Datacenter – Create VM
Node: srv-proxmoxVM ID: 106 (подставляется автоматически)Name: srv-chrOS: Do not use any mediaGuest OS: (Type): LinuxGuest OS: (Version): 5.x – 2.6 KernelSCSI Controller: VirtIO SCSIBud/Device: SATA:0Storage: m2stDisk Size: 5GbFormat: Raw disk image (raw)CPU: 1Cores: 1Type: Default (kvm64)Memory (MiB): 2024Bridge: vmbr0Model: VirtIO (paravirtualized)
Созданную VM не запускаем, т.е. не ставим галочку Start after created
На заметку: Storage (m2st) — это LVM-Thin, добавлялись данные разделы, задействуя заметку: "Как добавить диск, как LVM-Thin в Proxmox 6 on Debian 10"
Итого свойства созданного контейнера под виртуальную машину (это так для ознакомления)
root@srv-proxmox2:~# find / -name 106.conf /etc/pve/nodes/srv-proxmox2/qemu-server/106.conf root@srv-proxmox2:~# cat /etc/pve/nodes/srv-proxmox2/qemu-server/106.conf boot: order=scsi0;ide2;net0 cores: 1 ide2: none,media=cdrom memory: 2048 name: srv-chr net0: virtio=CA:DF:26:63:F2:B6,bridge=vmbr0,firewall=1 numa: 0 ostype: l26 scsi0: m2st:vm-106-disk-0,size=5G scsihw: virtio-scsi-pci smbios1: uuid=91a2fc21-959a-4895-88db-fc7d2b2247cb sockets: 1 vmgenid: b5a294ac-d056-455a-a168-68d2ee469593 root@srv-proxmox2:~#
Шаг №2: Открываем консольное подключение хоста/гипервизор (srv-proxmox2):
https://IP&DNS:8006 – user&pass – Datacenter – Nodes – srv-proxmox2– перехожу в ">_Shell" тем самым открывается новое окно браузера где внутри окна консольная сессия работы с гипервизором Debian 10 + Proxmox 6:
либо же подключаемся по SSH к хосту srv-proxmox2 под учетными данными логина root.
root@ekzorchik:~# ssh -l root 172.35.35.102 root@172.35.35.102's password: Linux srv-proxmox2 5.4.166-1-pve #1 SMP PVE 5.4.166-1 (Wed, 02 Feb 2022 08:05:40 +0100) x86_64
Шаг №3: И проделываем действия с созданным контейнером VM
для будущей системы Mikrotik CHR:
root@srv-proxmox2:~# apt-get install -y unzip
root@srv-proxmox2:~# qm list | grep chr
106 srv-chr stopped 2048 5.00 0
root@srv-proxmox2:~# cd /tmp
root@srv-proxmox2:/tmp#
root@srv-proxmox2:/tmp# wget https://download.mikrotik.com/routeros/7.3.1/chr-7.3.1.img.zip
oot@srv-proxmox2:/tmp# unzip chr-7.3.1.img.zip
Archive: chr-7.3.1.img.zip
inflating: chr-7.3.1.img
root@srv-proxmox2:/tmp#
увы, но каталога /var/lib/vz/images/106 у меня нет и скопировать образ img я не могу, т.е. контейнер в формате raw, но можно пойти другим способом.
Перенести VM с хранилища m2st на Local где по умолчанию контейнеры виртуальных машин располагаются в /var/lib/vz/images
https://IP&DNS:8006 - user&pass - Datacenter - srv-proxmox - VM: 106 (srv-chr) - Hardware — выделяю диск Hard Disk (SCSI0) m2st: vm-106-disk-0,size=5G и нажимаю Move disk

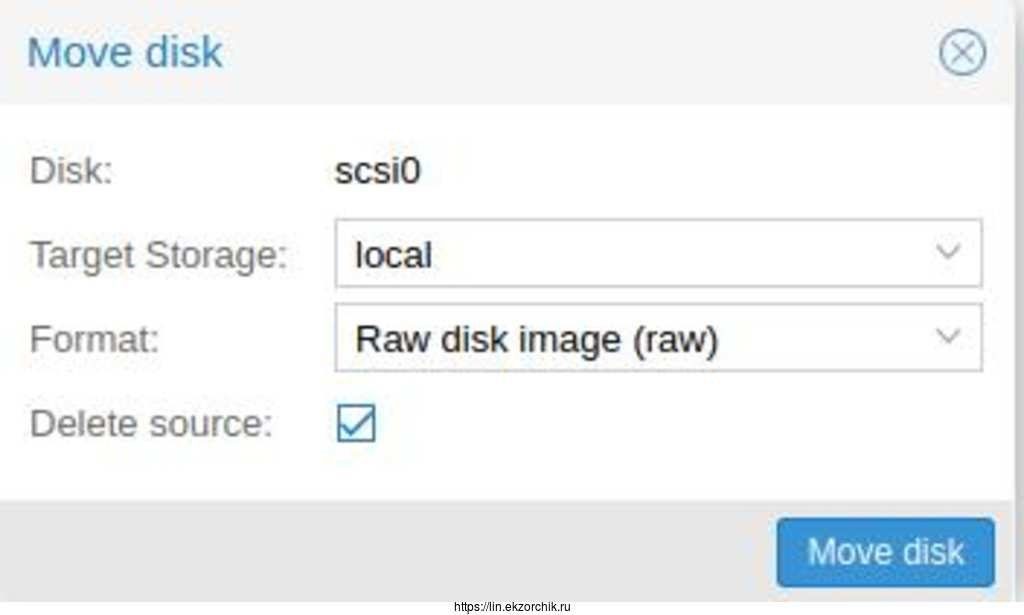

Disk: scsi0Target Storage: localFormat: Raw disk image (raw)Delete source: отмечаю галочкой

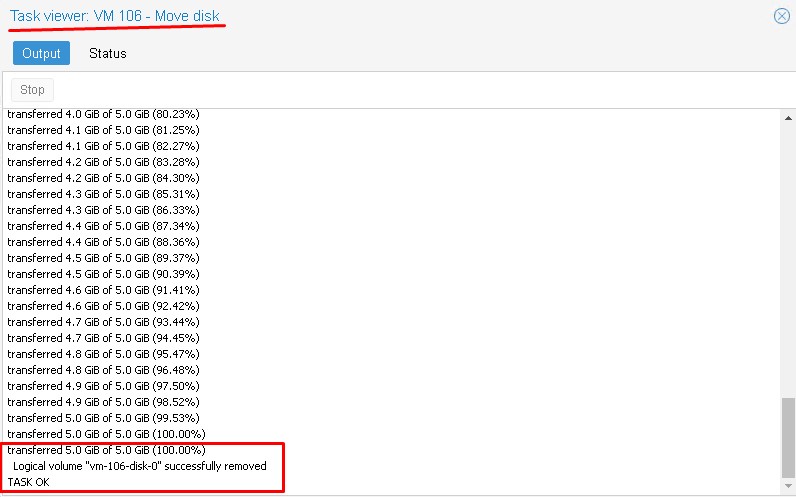

и нажимаю Move disk, ожидаю, процедура перемещения завершена
Теперь возвращаюсь к замене скачанного образа CHR на созданный диск при создании VM:
root@srv-proxmox2:/tmp# cp chr-7.3.1.img /var/lib/vz/images/106/vm-106-disk-0.raw
root@srv-proxmox2:/tmp# cd ~
root@srv-proxmox2:~#
root@srv-proxmox2:~# rm -f /tmp/{chr-7.3.1.img.zip,chr-7.3.1.img}
root@srv-proxmox2:~# qemu-img resize /var/lib/vz/images/106/vm-106-disk-0.raw 5G
WARNING: Image format was not specified for '/var/lib/vz/images/106/vm-106-disk-0.raw' and probing guessed raw.
Automatically detecting the format is dangerous for raw images, write operations on block 0 will be restricted.
Specify the 'raw' format explicitly to remove the restrictions.
Image resized.
root@srv-proxmox2:~#
Запускаю контейнер виртуальной машины:
root@srv-proxmox2:~# qm start 106
root@srv-proxmox2:~# qm list | egrep 106
106 srv-chr running 2048 5.00 8780
root@srv-proxmox2:~#
Для быстроты переношу диск c хранилища local на m2st (Это у меня M.2 диск)

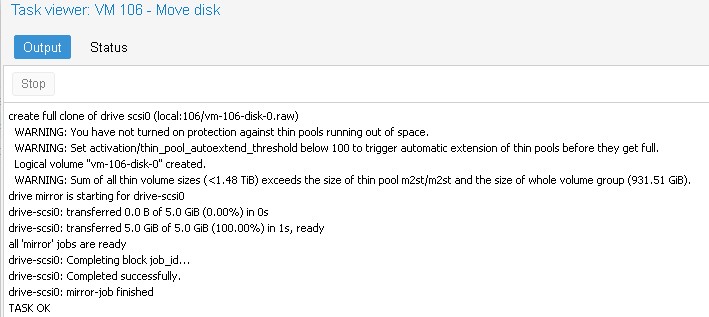

https://IP&DNS:8006 - user&pass - Datacenter - srv-proxmox - VM: 106 (srv-chr) - Hardware — выделяю диск Hard Disk (SCSI0) local: vm-129-disk-0,size=5G и нажимаю Move disk
Disk: scsi0Target storage: m2stFormat: Raw disk image (raw)Delete source: отмечаю галочкой
На заметку: Перемещение диска можно делать на работающую/запущенную vm, но лучше на выключенную.
Шаг №4: Открываем консоль взаимодействия с VM (srv-chr):

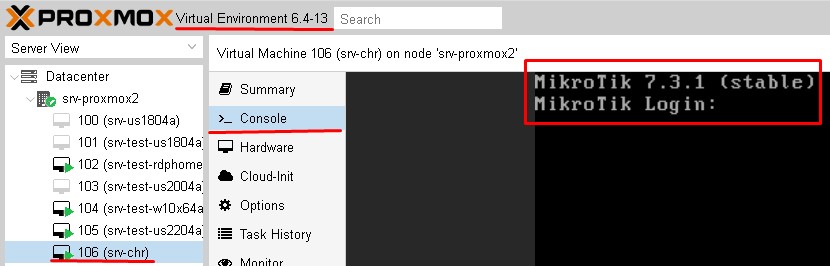

https://IP&DNS:8006 – user&pass – Datacenter – Virtual Machine – 106 (srv-chr) – нажимаем на ">_Console" и видим приглашение Mikrotik
на вход в RouterOS с мигающим курсором на авторизацию:
Mikrotik 7.3.1 (stable)
Mikrotik Login:
Авторизуюсь:
MikroTik Login: admin
MikroTik Password: пустой, нажимаем клавишу Enter
Соглашаемся с лицензией
Do you want to see the software license? [Y/n]: y -- press Enter (q to abort) и нажимаем клавишу Enter
New password> задаем пароль, к примеру 712mbddr@
Repeat new password> 712mbddr@
Password changed
[admin@Mikrotik] >
Шаг №5: Текущий IP который получила данная VM от провайдера или роутера сети:

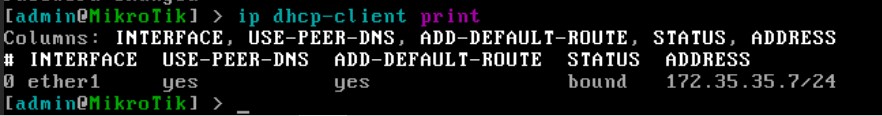

[admin@Mikrotik] > ip dhcp-client print Address: 172.35.35.7/24
Или же к ней можно подключиться через Shell гипервизора:
https://IP&DNS:8006 – user&pass – Datacenter – Nodes – srv-proxmox2– «>_Shell» либо просто с рабочей системы по SSH протоколу:
root@srv-proxmox2:~# ssh -l admin 172.35.35.7 The authenticity of host '172.35.35.7 (172.35.35.7)' can't be established. RSA key fingerprint is SHA256:jhXITpnGD1Mfby3CrjKijRrLKFP8W6f/ni1SylL0wME. Are you sure you want to continue connecting (yes/no)? yes Warning: Permanently added '172.35.35.7' (RSA) to the list of known hosts. admin@172.35.35.7's password: MMM MMM KKK TTTTTTTTTTT KKK MMMM MMMM KKK TTTTTTTTTTT KKK MMM MMMM MMM III KKK KKK RRRRRR OOOOOO TTT III KKK KKK MMM MM MMM III KKKKK RRR RRR OOO OOO TTT III KKKKK MMM MMM III KKK KKK RRRRRR OOO OOO TTT III KKK KKK MMM MMM III KKK KKK RRR RRR OOOOOO TTT III KKK KKK MikroTik RouterOS 7.3.1 (c) 1999-2022 https://www.mikrotik.com/ Press F1 for help [admin@MikroTik] >
На заметку: Если раньше до версии 7 при заходе, как в _> Console так и по SSH в мастер системы не предлагал, как сейчас указать пароль на учетную запись admin, то доступ был разрешен без паролю ото всюду.
Шаг №6: Теперь можно производить настройку. К примеру, используя тестовую лицензию сроком на 60 дней, а уже после прикуплю:
[admin@MikroTik] > system license print system-id: /+tafznr0LM level: free [admin@MikroTik] >
На заметку: Нужно зарегистрироваться на сайте mikrotik.com и указать данные для создания пробной лицензии
| P1 | ограничение на 1Гбит/с для интерфейса ($45) |
| P10 | ограничение на 10Гбит/с для интерфейса ($95) |
| P-unlimited | без ограничений ($250) |
| free | имеет ограничение на 1Мбит/с для интерфейса |
[admin@MikroTik] > system/license/renew account: Ваш_Ящик_Указанный_при_регистрации_на_mikrotik.com password: ********** level: p1 status: done [admin@MikroTik] >
После через личный кабинет проверяю:

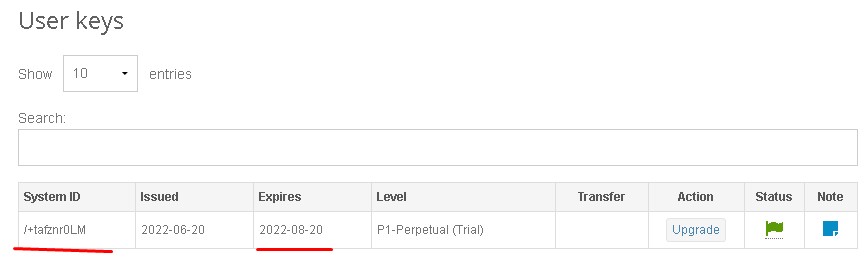

https://www.mikrotik.com — Account — Email&Pass — Log In — all CHR keys, до какого числа от текущего работает моя тестовая лицензия. За отведенные 60 дней ой как много оттестировать.
Что отобразить какие ресурсы мне сейчас доступны:
[admin@MikroTik] > system/resource/print uptime: 12m22s version: 7.3.1 (stable) build-time: Jun/09/2022 08:58:15 factory-software: 6.49.3 free-memory: 1899.3MiB total-memory: 1952.0MiB cpu: Common cpu-count: 1 cpu-frequency: 2999MHz cpu-load: 0% free-hdd-space: 4.9GiB total-hdd-space: 4.9GiB write-sect-since-reboot: 61744 write-sect-total: 61744 architecture-name: x86_64 board-name: CHR platform: MikroTik [admin@MikroTik] >
Чтобы выполнить обновление:
[admin@MikroTik] > system/package/update/check-for-updates channel: stable installed-version: 7.3.1 latest-version: 7.3.1 status: System is already up to date [admin@MikroTik] >
У меня уже установлено все самое последнее на момент, когда я писал/документировал данную заметку. По итогу я получил полнофункциональный Mikrotik сроком на 60 дней для тестов.
Выключаю VM и создаю снапшот дабы в течении срока тестов если что откатываться на только что установленную текущую систему дабы повторить с нуля и задокумментировать настройки.
[admin@MikroTik] > system shutdown Shutdown, yes? [y/N]: y system will shutdown promptly Received disconnect from 172.35.35.7 port 22:11: shutdown/reboot Disconnected from 172.35.35.7 port 22 root@srv-proxmox2:~# root@srv-proxmox2:~# qm snapshot 106 OriginalSystem60days snapshotting 'drive-scsi0' (m2st:vm-106-disk-0) WARNING: You have not turned on protection against thin pools running out of space. WARNING: Set activation/thin_pool_autoextend_threshold below 100 to trigger automatic extension of thin pools before they get full. Logical volume "snap_vm-106-disk-0_OriginalSystem60days" created. WARNING: Sum of all thin volume sizes (1.48 TiB) exceeds the size of thin pool m2st/m2st and the size of whole volume group (931.51 GiB). root@srv-proxmox2:~#
Как показала практика использования Mikrotik CHR с которым я уже давно знаком, здорово помогает в обучении, когда нет под рукой железного Mikrotik и нет возможности смоделировать физическое окружение.
На этом у меня все, с уважением автор блога Олло Александр aka ekzorchik.
