Установка CHR Mikrotik 7.19.6 Stable как VM на Proxmox 8.4-12

Сегодняшней заметкой мне нужно сделать чтобы в моем тестовом сервере под управлением Proxmox 8.4-12 была развернута виртуальная машина с осью Mikrotik CHR. Последующая ее цель стать шлюзом для проработки миграции Exchange 2010 на Exchange 2016 со всеми шагами, а то есть весь цикл по Exchange 2010 и цикл по Exchange 2016, а перехода от и до нет. Нужно все проработать дабы на боевом все проходило понятно.

Т.к. на текущий момент версия Proxmox у меня 8.4-12 и, наверное, Mikrotik CHR уже другая что была используемая у меня ранее, то значит снова прорабатываю, оформляя для себя в виде пошаговой заметки.

Шаг №1: Открываю через браузер URL строку на доступ к своей системе виртуализации на базе Proxmox и создаю виртуальную машину:

https://IP&DNS:8006 - user&pass - (Server View) Datacenter - srv-proxmox01

• Node: srv-proxmox01
• VM ID: 402 (предполагаю что мой стенд будет начинаться с 400)
• Name: srv-chr
• OS: Do not use any media
• Guest OS: (Type): Linux
• Guest OS: (Version): 5.x – 2.6 Kernel
• SCSI Controller: VirtIO SCSI
• Bud/Device: SATA:0
• Storage: OneTBSSD
• Disk Size: 5Gb
• Format: Raw disk image (raw)
• CPU: 1
• Cores: 1
• Type: Default (kvm64)
• Memory (MiB): 2024
• Bridge: vmbr0
• Model: VirtIO (paravirtualized)

Созданную VM не запускаем, т.е. не ставим галочку Start after created

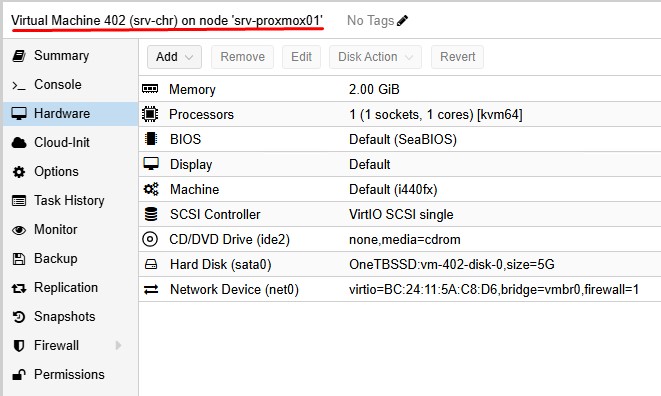

По итогу получаю созданный контейнер под Mikrotik CHR:

https://IP&DNS:8006 - user&pass - (Server View) Datacenter - srv-proxmox01 – выбираю VM: 402 (srv-chr) - Hardware

Шаг №2: Чтобы видеть свойства контейнера виртуальной машины не через GUI, а посмотреть, что скрывается как конфигурационный файл можно следующим образом:

ekzorchik@ekzorchik:~$ ssh -l root 172.33.33.25

root@srv-proxmox01:~# cat /etc/pve/nodes/srv-proxmox01/qemu-server/402.conf

boot: order=sata0;ide2;net0

cores: 1

cpu: kvm64

ide2: none,media=cdrom

memory: 2048

meta: creation-qemu=9.2.0,ctime=1758170008

name: srv-chr

net0: virtio=BC:24:11:5A:C8:D6,bridge=vmbr0,firewall=1

numa: 0

ostype: l26

sata0: OneTBSSD:vm-402-disk-0,size=5G

scsihw: virtio-scsi-single

smbios1: uuid=866e8a9f-1a47-4a01-a9d0-69ce1c7d54c7

sockets: 1

vmgenid: bf84d11b-38b1-4502-8cf7-63017bb2cbe4

ну это так к слову.

Шаг №3: Расширяем свойства Storage: Local для расположения на нем еще Disk Image:

Если у Вас, как у меня Storage где располагаются файлы жесткого диска представляют из себя LVM-Thin (контейнер в формате raw), то не получится, нужно перенести диск из виртуальной машины на Storage: local который из себя представляет путь в файловой системе, т.е. /var/lib/vz

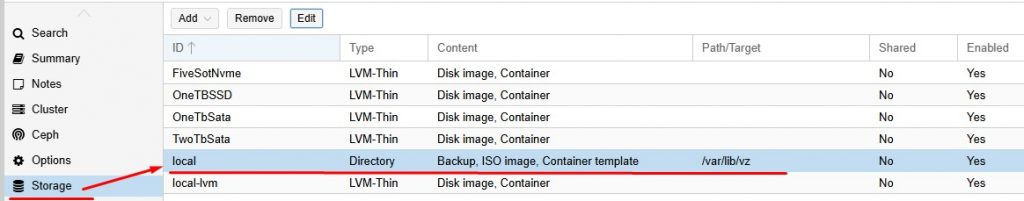

На заметку: у меня Storage: local может содержать: Backup, ISO image, Container template, как я это увидел, а все просто:

https://IP&DNS:8006 - user&pass - (Server View) Datacenter - Storage – и смотрим на ID: local

(см. скриншот ниже для наглядного понимания)

Чтобы в Storage: local добавить возможно располагать образ диска виртуальной машины, проделываем следующее:

https://IP&DNS:8006 - user&pass - (Server View) Datacenter - Storage - local – нажимаю "Edit" и "Content" выбираю из списка еще "Disk image"

и нажимаю "ОК".

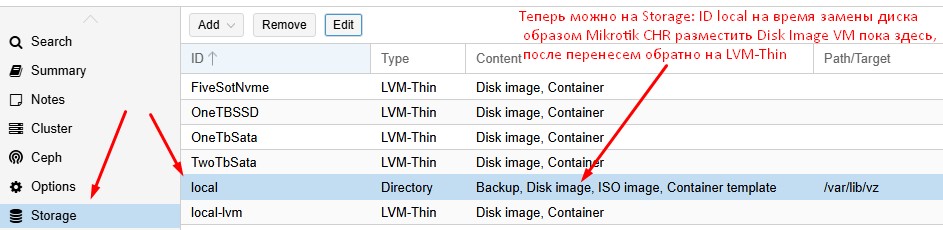

Ниже после расширения возможностей Storage по тому что на нем можно располагать.

Шаг №4: Переносим "Hard Disk" VM ID: 402 (srv-chr) с LVM-Thin на Storage: local

https://IP&DNS:8006 - user&pass - (Server View) Datacenter - srv-proxmox01 - 402 (srv-chr) - Hardware – выделяю "Hard Disk (sata0)" - Disk Action - Move Storage

• Disk: sata0
• Target Storage: выбираю local
• Format: Raw disk image (raw)
• Delete source: отмечаю галочкой

и нажимаю "Move disk"

transferred 5.0 GiB of 5.0 GiB (100.00%)

transferred 5.0 GiB of 5.0 GiB (100.00%)

Logical volume "vm-402-disk-0" successfully removed.

TASK OK

Шаг №5: Подключаемся по SSH к хосту srv-proxmox01 под учетными данными логина root дабы скачать образ Mikrotik CHR (в формате img) и перезаписать на именование жесткого диска в контейнере VM: 402 (srv-chr).

ekzorchik@ekzorchik:~$ ssh -l root 172.33.33.25

root@srv-proxmox01:~# apt-get install -y unzip

root@srv-proxmox01:~# cd /tmp

root@srv-proxmox01:/tmp# wget https://download.mikrotik.com/routeros/7.19.6/chr-7.19.6.img.zip

root@srv-proxmox01:/tmp# unzip chr-7.19.6.img.zip

Archive:  chr-7.19.6.img.zip

inflating: chr-7.19.6.img

root@srv-proxmox01:/tmp#

root@srv-proxmox01:/tmp# cp chr-7.19.6.img /var/lib/vz/images/402/vm-402-disk-0.raw

root@srv-proxmox01:/tmp# cd ~

root@srv-proxmox01:~# rm -f /tmp/chr-7.19.6.img.zip /tmp/chr-7.19.6.img

root@srv-proxmox01:~# qemu-img resize /var/lib/vz/images/402/vm-402-disk-0.raw 5G

WARNING: Image format was not specified for '/var/lib/vz/images/402/vm-402-disk-0.raw' and probing guessed raw.

Automatically detecting the format is dangerous for raw images, write operations on block 0 will be restricted.

Specify the 'raw' format explicitly to remove the restrictions.

Image resized.

Шаг №6: Теперь запускаю контейнер виртуальной машины:

https://IP&DNS:8006 - user&pass - (Server View) Datacenter - srv-proxmox01 - 402 (srv-chr) - Start

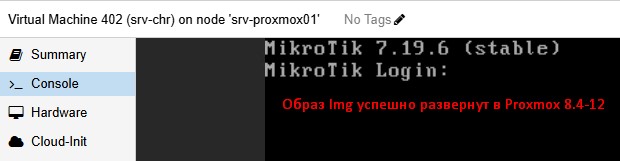

после переключаюсь на ">_ Console" у контейнера виртуальной машины и если все правильно то я должен увидеть и вижу приветствие на авторизацию в консоли Mikrotik(а):

Далее выключаю VM и переношу Hard Disk c Storage: local обратно в Storage: OneTBSSD где его тип LVM-Thin.

MikroTik 7.19.6 (stable)

• MikroTik Login: admin
• Password: нажимаю "Enter"

Do you want to see the software license? [Y/n]: нажимаю клавишу "y", а затем клавишей "Enter" мотаю содержимого лицензионного соглашения до этапа, когда нужно изменить пароль на дефолтную учетную запись Login: admin

Change your password

new password> указываю к примеру 712mbddr@

repeat new password> 712mbddr@

Password changed

или же это можно сделать потом просто прервать запрос сочетанием клавиш "Ctrl + C"

[admin@Mikrotik] > system/shutdown

Shutdown, yes? [y/N]: нажимаю клавишу "y"

Шаг №7: Узнаем IP–адрес который сейчас на виртуальной машине Mikrotik CHR:

https://IP&DNS:8006 - user&pass - (Server View) Datacenter - srv-proxmox01 - 402 (srv-chr) - ">_ Console"

MikroTik 7.19.6 (stable)

• MikroTik Login: admin
• Password: вводу 712mbddr@

[admin@Mikrotik] > ip dhcp-client/add interface=ether1

failure: dhcp-client on that interface already exists

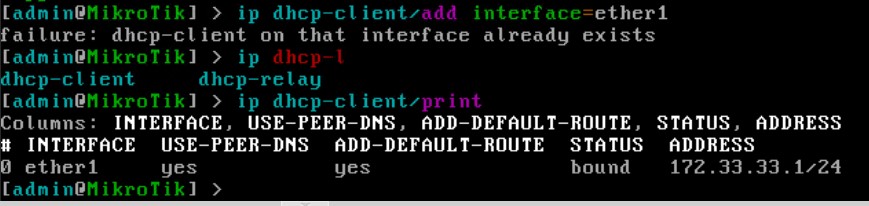

[admin@Mikrotik] > ip dhcp-client/print

Т.е. IP-адрес, полученный от моего роутера у Mikrotik CHR это 172.33.33.1 и значит я могу взаимодействовать с ним либо через консоль, либо через утилиту winbox.

Шаг №8: Получаем временную лицензию сроком на 60 дней:

На заметку: Вам понадобиться зарегистрироваться на сайте mikrotik.com дабы у Вас была связка: почтовый ящик — это логин и пароль.

Подключаемся по SSH к Mikrotik CHR дабы если у Вас сложный пароль на аккаунт Mikrotik вы его через буфер обмена скопировали либо же через ">_ Console" взаимодействуйте, либо через winbox кому как удобнее.

root@srv-proxmox01:~# ssh -l admin 172.33.33.1

[admin@MikroTik] >

[admin@MikroTik] > system/license/print

system-id: rqFE749kgLD

level: free

[admin@MikroTik] > system/license/renew

account: support@ekzorchik.ru

password: *********************

level: p1

status: done

[admin@MikroTik] >

[admin@MikroTik] > system/license/print

system-id: rqFE749kgLD

level: p1

limited-upgrades: no

next-renewal-at: 2025-10-18 05:20:27

deadline-at: 2025-11-17 05:20:27

Шаг №9: Выключаю VM и создаю снапшот (Name: ActivateDO_17112025) дабы в течении срока тестов если что откатываться на только что установленную текущую систему с выполненной активацией сроком на 60 дней дабы повторить с нуля и задокументировать настройки.

Как показал мой практический опыт использования среды виртуализации Proxmox и Mikrotik CHR можно многое смоделировать, задокументировать настройки и уже не боясь перенести на боевое окружение, а не судорожно пытаться на боевом что-то сделать не совсем понимая, что в итоге должно получиться. К тому же когда документируешь в виде пошаговых заметок еще всплывают различные нюансы.

На этом у меня все, с уважением автор блога Олло Александр aka ekzorchik.
