Ручной мониторинг M.2 дисков через Zabbix Server 4.4

Продолжаю свою знакомство с составление и проработкой шагов посредством которых я смогу завести в свой сервис мониторинга Zabbix диски. Сейчас в моем гипервизоре установлен SSD накопитель с интерфейсом M.2 SILICON POWER M-Series SP512GBP34A80M28 512Гб, M.2 2280, PCI-E x4, NVMe», но так как на моей материнской плате нет соответствующего разъема, то понадобится и соответствующий разъем «Адаптер PCI-E M.2 NGFF for SSD Bulk [asia pcie m2 ngff m-key]». В принципе нет разницы как он подключен. Задача поставлена — нужно проработать какую диагностическую информацию по нему (HDD M.2) можно извлечь и приспособить к Zabbix Server 4.4 on Ubuntu 18.04 Server. Я занимаюсь составлением различных жизненно важных заметок в помощь системному администрированию.

Исходные данные:

• srv-zabbix - Zabbix Server 4.4 on Ubuntu 18.04 Server amd64
• srv-proxmox - Debian 10 + Proxmox 6

Начну пожалуй:

Шаг №1: Сервер с мониторингом базирующемся на Zabbix Server 4.4 on Ubuntu 18.04 (srv-zabbix, 172.33.33.117)

Шаг №2: Узел — гипервизор Debian 10 + Proxmox 6 (srv-proxmox, 172.33.33.25), на нем Zabbix Agent 4.4

Как установить Zabbix 4.4 агент на Debian Buster Server

Шаг №3: Если ставим узел (физический) на мониторинг состояния/работоспособности диска, то обязательно нужно поставить пакет smartmontools (SATA, SSD, NVMe) & nvme-cli (NVMe)

root@srv-proxmox:~# apt-cache search nvme-cli

nvme-cli - userspace tooling to control NVMe drives

root@srv-proxmox:~# apt-cache show smartmontools | grep Version

Version: 7.0-pve2 - обязательная самая последняя версия должна быть.

Version: 6.6-1

root@srv-proxmox:~#

root@srv-proxmox:~# apt-get install -y smartmontools zabbix-get nvme-cli

Шаг №4: Получить от системы количество используемых дисков:

root@srv-proxmox:~# smartctl --scan

/dev/sda -d scsi # /dev/sda, SCSI device

/dev/nvme0 -d nvme # /dev/nvme0, NVMe device

root@srv-proxmox:~#

root@srv-proxmox:~# nvme list

Node SN Model Namespace Usage Format FW Rev

---------------- -------------------- ---------------------------------------- --------- -------------------------- ---------------- --------

/dev/nvme0n1 B96807981DB500921193 SPCC M.2 PCIe SSD 1 512.11 GB / 512.11 GB 512 B + 0 B ECFM22.4

root@srv-proxmox:~#

Шаг №5: Смотрю какую информацию я могу извлечь по диску M.2

root@srv-proxmox:~# nvme smart-log /dev/nvme0n1

• Smart Log for NVME device:nvme0n1 namespace-id:ffffffff
• critical_warning : 0
• temperature : 28 C
• available_spare : 100%
• available_spare_threshold : 5%
• percentage_used : 0%
• data_units_read : 120,753
• data_units_written : 297,487
• host_read_commands : 398,858
• host_write_commands : 553,807
• controller_busy_time : 4
• power_cycles : 40
• power_on_hours : 165
• unsafe_shutdowns : 4
• media_errors : 0
• num_err_log_entries : 0
• Warning Temperature Time : 0
• Critical Composite Temperature Time : 0
• Thermal Management T1 Trans Count : 0
• Thermal Management T2 Trans Count : 0
• Thermal Management T1 Total Time : 0
• Thermal Management T2 Total Time : 0

root@srv-proxmox:~#

root@srv-proxmox:~# smartctl -x /dev/nvme0

smartctl 7.0 2018-12-30 r4883 [x86_64-linux-5.0.21-3-pve] (local build)

Copyright (C) 2002-18, Bruce Allen, Christian Franke, www.smartmontools.org

=== START OF INFORMATION SECTION ===

• Model Number: SPCC M.2 PCIe SSD
• Serial Number: B96807981DB500921193
• Firmware Version: ECFM22.4
• PCI Vendor/Subsystem ID: 0x1987
• IEEE OUI Identifier: 0x6479a7
• Total NVM Capacity: 512,110,190,592 [512 GB]
• Unallocated NVM Capacity: 0
• Controller ID: 1
• Number of Namespaces: 1
• Namespace 1 Size/Capacity: 512,110,190,592 [512 GB]
• Namespace 1 Formatted LBA Size: 512
• Namespace 1 IEEE EUI-64: 6479a7 2540163933
• Local Time is: Fri Nov 22 22:04:42 2019 MSK
• Firmware Updates (0x12): 1 Slot, no Reset required
• Optional Admin Commands (0x0017): Security Format Frmw_DL Self_Test
• Optional NVM Commands (0x005d): Comp DS_Mngmt Wr_Zero Sav/Sel_Feat Timestmp
• Maximum Data Transfer Size: 512 Pages
• Warning Comp. Temp. Threshold: 75 Celsius - это для настройки триггера буду использовать
• Critical Comp. Temp. Threshold: 80 Celsius - это для настройки триггера буду использовать.

Шаг №6: На мониторинг ставлю следующие параметры — это у меня:

Шаг №7: С созданный конфигурационный файл smart.conf который привязан у меня к шаблоны TEMPLATE_SMART добавляю строки UserParameter которые применительны к моему M.2 диску.

root@srv-proxmox:~# nano /etc/zabbix/zabbix_agentd.d/smart.conf

# HDD /dev/nvme0

# Model Number

UserParameter=uHDD.nv_model_number.[*],sudo smartctl -x $1 | grep -i "Model Number" | awk -F ":" '{print $$2}'

UserParameter=uHDD.nv_serial_number.[*],sudo smartctl -x $1 | grep -i "Serial Number" | awk -F ":" '{print $$2}'

UserParameter=uHDD.nv_firmware_version.[*],sudo smartctl -x $1 | grep -i "Firmware Version" | awk -F ":" '{print $$2}'

# Available Spare, else <5% to alarm

UserParameter=uHDD.nv_available_spare.[*],sudo smartctl -A $1 | grep -I "Available Spare" | awk -F ":" '{print $$2}' | head -n1

# % - used

UserParameter=uHDD.nv_percentage_used.[*],sudo smartctl -A $1 | grep -I "Percentage Used" | awk -F ":" '{print $$2}

# 27 - Celsius transfort to 27

# Temperature Disk

UserParameter=uHDD.nv_temperature.[*],sudo smartctl -A $1 | grep -I "Temperature" | awk -F ":" '{print $$2-0}' | head -n1

UserParameter=uHDD.nv_power_on_hours.[*],sudo smartctl -A $1 | grep -I "Power On Hours" | awk -F ":" '{print $$2}'

UserParameter=uHDD.nv_controller_busy_time.[*],sudo smartctl -A $1 | grep -I "Controller Busy Time" | awk -F ":" '{print $$2}'

После не забываем сохранить внесенные изменения. Для применения изменений перезапускаем Zabbix-агент.

На заметку: второй символ процента необходим в конфигурационном файле, а если нужно выполнить команду через bash, то оставляет один символ процента.

root@srv-proxmox:~# systemctl restart zabbix-agent

Шаг №8: В шаблоне Template_SMART создаю элементы данных для диска M.2:

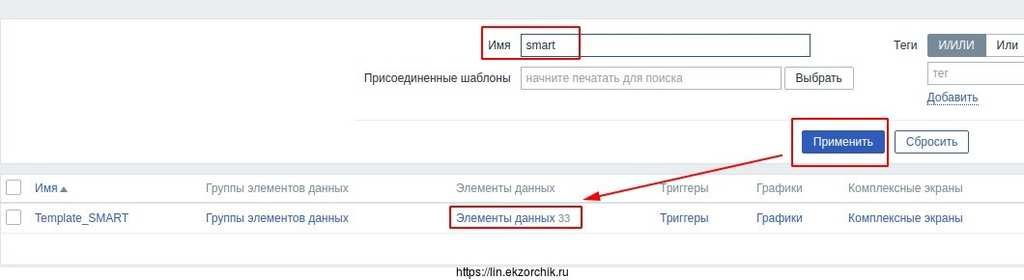

http://IP&DNS/zabbix - user&pass - Настройка - Шаблоны -

• группа: Все
• Имя: SMART

нажимаю «Применить«, затем нажимаю у найденного шаблона «Элементы данных»

и создаю «Создать элемент данных«:

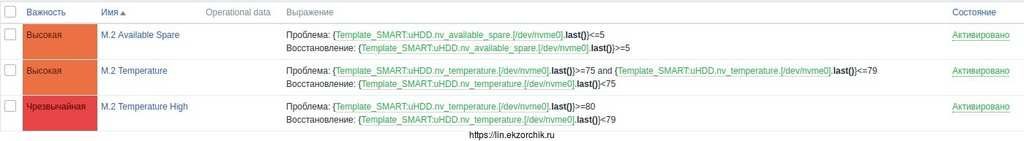

Шаг №9: Предопределяю триггеры.

http://IP&DNS/zabbix - user&pass - Настройка - Шаблоны - Template_SMART - триггеры - Создать триггер

• Имя: M.2 Available Spare
• Выражение: {Template_SMART:uHDD.nv_available_spare.[/dev/nvme0].last()}<=5
• Важность: Высокая

и т.д. по такому же принципу

После нужно перезапустить Zabbix-сервис:

ekzorchik@srv-zabbix:~$ sudo systemctl restart zabbix-server

Шаг №10: Нацеливаю шаблон Template_SMART на хост (srv-proxmox)

http://IP&DNS/zabbix - user&pass - Настройка - Узлы сети - Группа: Все — перехожу в узел srv-proxmox (предварительно он должен быть заведен в Zabbix), затем «Шаблоны» — «Добавить» — нахожу шаблон Template_SMART и отмечаю галочкой, нажимаю «Выбрать» — «Обновить«.

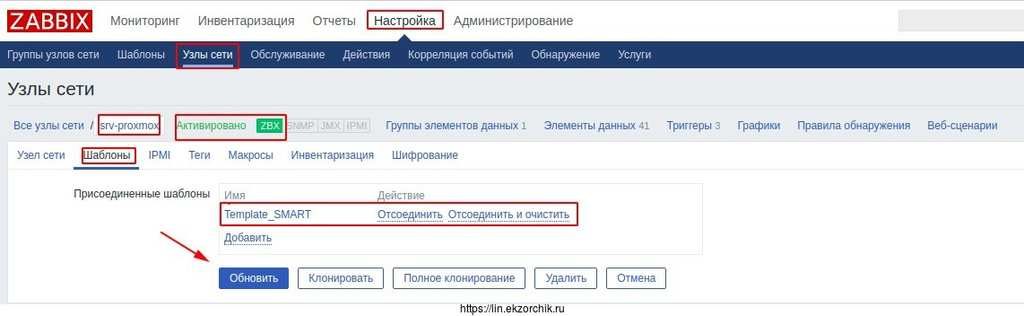

Вот так выглядит настройка когда шаблон присоединен к узлу:

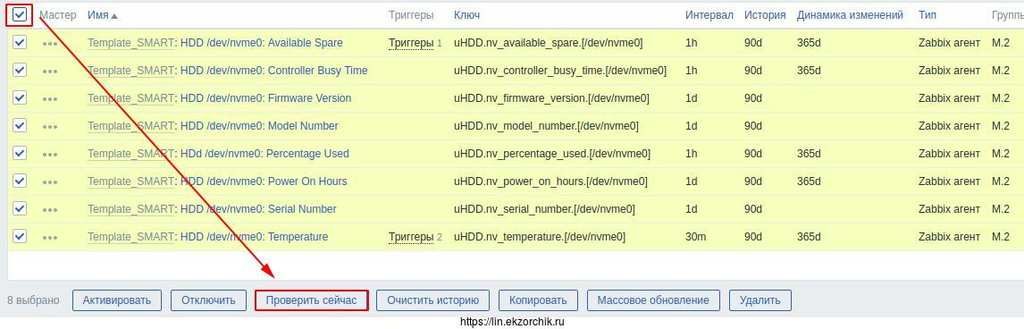

Шаг №11: Инициализирую принудительный опрос элементов данных которые относятся к M.2 диску

http://IP&DNS/zabbix - user&pass - Настройка - Узлы сети — выбираю узел srv-proxmox, перехожу в «Элементы данных«, выполняю сортировку по «Группа элементов данных» = M.2 и нажимаю «Применить»

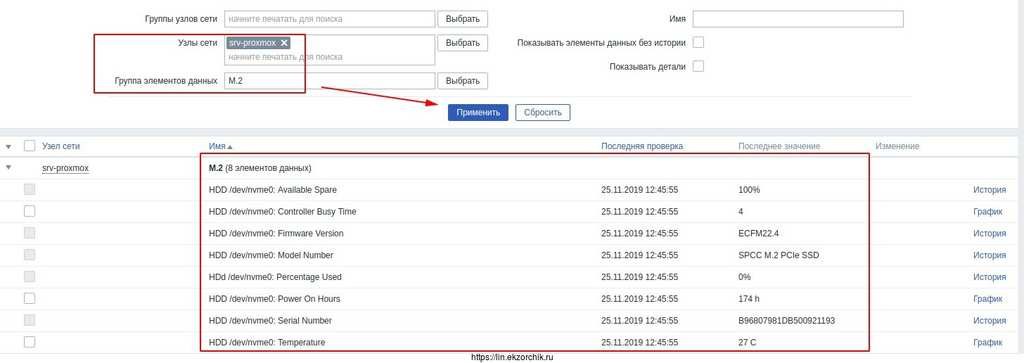

Шаг №12: Проверяю, как данные были сняты через агент с хоста применительно к группе M.2:

http://IP&DNS/zabbix - user&pass - Мониторинг - Последние данные

• Узел сети: srv-proxmox
• Группа элементов данных: M.2

и нажимаю «Применить«. Результат

Шаг №13: Выгружаю Template: Template_SMART_SSD_SATA_M2 и также сохраняю его в личном хранилище OwnCloud 10

Итого, я разобрался, как вручную поставить на мониторинг один диск формата M.2 в заббикс, настроил некоторые триггеры и выгрузил его к себе в личное хранилище OwnCloud 10. Теперь я могу перейти к автоматизации определения всех дисков системы, а не явного указания. На этом пока все, с уважением автор блога Олло Александр aka ekzorchik.
